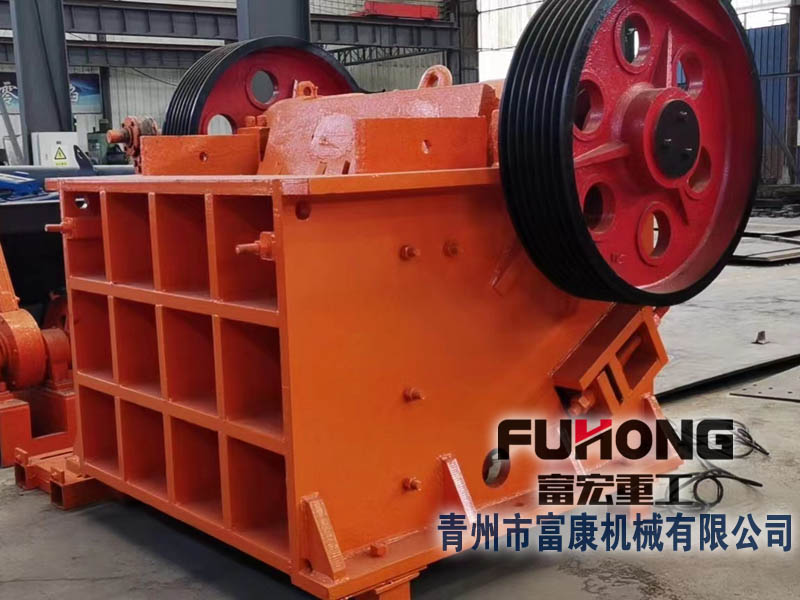

顎式破碎機產品結構及性能特點詳解
在顎式破碎機設備上有兩塊顎，就是動顎與靜顎。動顎懸掛在偏心軸上，可作左右擺動，偏心軸旋轉時，連桿做上下往復運動。帶動兩塊推力板也做往復運動，從而推動動顎做左右往復運動，實現破碎和卸料。此種破碎機采用曲柄雙連桿機構，雖然動顎上受有很大的破碎反力，而其偏心軸和連桿卻受力不大，所以工業上多制成大型機和中型機，用來破碎堅硬的物料。
1、機架
機架對于顎式破碎機來說是非常重要的，其主要是是上下開口的四壁剛性框架，用作支撐偏心軸并承受破碎物料的反作用力，要求有足夠的強度和剛度，一般用鑄鋼整體鑄造，小型機也可用優質鑄鐵代替鑄鋼。大型機的機架需分段鑄成，再用螺栓牢固鏈接成整體，鑄造工藝復雜。自制小型顎式破碎機的機架也可用厚鋼板焊接而成，但剛度較差。
2、顎板和側護板
顎板和側護板是顎式破碎機中缺一不可的部件，定顎和動顎都由顎床和顎板組成，顎板是工作部分，用螺栓和楔鐵固定在顎床上。定顎的顎床就是機架前壁，動顎顎床懸掛在周上，要有足夠的強度和剛度，以承受破碎反力，因而大多是鑄鋼或鑄鐵件。
3、傳動件
偏心軸是破碎機的主軸，受有巨大的彎扭力，采用高碳鋼制造。偏心部分須精加工、熱處理、軸承襯瓦用巴氏合金澆注。偏心軸一端裝帶輪，另一端裝飛輪。
4、調節裝置
顎破的調節裝置有楔塊式，墊板式和液壓式等，一般采用楔塊式，由前后兩塊楔塊組成，前楔塊可前后移動，頂住后推板；后楔塊為調節楔，可上下移動，兩楔塊的斜面倒向貼合，由螺桿使后楔塊上下移動而調節出料口大小。小型顎式破碎機的出料口調節是利用增減后推力板支座與機架之間的墊片多少來實現。
鄂式破碎機性能特點：
1.制造工藝先進
鄂式破碎機是結合國內外技術及廠家多年生產制造經驗，選用優良制作材料打造而成；且采用有限元分析技術，設備具有更高的工作強度，有助于生產效率的提升。
2.軸承長久耐用
顎式破碎機軸承座采用整體式鑄鋼結構，能夠保證與破碎機架完全匹配，同時也大大增強了軸承座的徑向強度，較其他同規格破碎機，其偏心軸軸承更大更耐用，更高的承載能力和有效的密封軸承使壽命大大延長。
3.動顎質量可靠
顎式破碎機由更先進的動顎總成，使其更經久耐用，動顎總成采用高質量的鑄鋼件構成，并通過兩個大型鑄鋼飛輪傳動，此外重型偏心軸亦采用鍛坯進行加工，這一切均使得顎式破碎機具有超凡的可靠性。
4.排料調整方便
顎式破碎機的破碎腔采用對稱“V”形結構，使實際進料口寬度與名義進料口寬度相一致，更利于快捷方便的調整排料口，其中設備還裝有楔塊排料口調整裝置，該裝置比老式的墊片調整更簡單、安全和快捷。
